孔用L型圈

孔用L形圈适用于装在气压或.液压机械设备中活塞的密封，主要材料有丁晴橡胶NBR和氟胶FKM,设计时可参照HG4-331-66标准。

工况条件：
工作压力:≤1MPa

工作温度：丁晴橡胶NBR：-30～+120℃；
氟胶FKM：-20～+200℃；

工作介质：液压油、乳化液、水；
往复速度：≤1m/s。

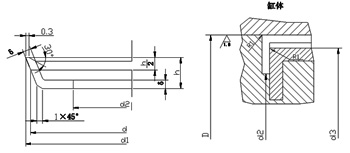

规格及沟槽尺寸

订货号	缸径D	d	d1	d、d1	d2		d3	h		δ
订货号	缸径D	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	d3	基本尺寸	极限偏差	基本尺寸	极限偏差
L03007	30	30	32	+0.5 -0.4	11	±0.6	24	7	+0.8 -0.5	2	+0.6 -0.2
L03207	32	32	34		12		26
L03507	35	35	37		15		29
L03807	38	38	40		18		32
L04007	40	40	43		20		34
L04207	42	42	45		22		36
L04507	45	45	48		25		39	8
L04808	48	48	51	+0.8 -0.5	28		42
L05008	50	50	53		30		44
L05208	52	52	55		32	±0.8	45			2.5
L05508	55	55	58		35		48
L06008	60	60	63		38		53
L06508	65	65	68		40		58
L07008	70	70	74		45		63
L075010	75	75	79		48		68	10
L080010	80	80	84		50		73
L08510	85	85	89	+1.1 -0.6	55		78
L090012	90	90	95		60	±1.0	82	12	+1.0 -0.5	3
L095012	95	95	100		65		87
L100012	100	100	105		70		92
L105012	105	105	110		75		97
L110012	110	110	116		80		102
L120014	120	120	126		90		112	14
L125014	125	125	131		95	±1.2	116			3.5	+0.6 -0.3
L130014	130	130	136		100		121
L140014	140	140	146		110		131
L150014	150	150	156	+1.5 -0.7	120		141
L160014	160	160	166		130		151
L170014	170	170	176		130		161			4
L180014	180	180	186		140		170
L190014	190	190	196		150		180
L200017	200	200	208		160	±1.5	190	17
L210017	210	210	218		170		200
L220017	220	220	228		180		210
L240017	240	240	248		200		230
L250017	250	250	258	公称值的 +1.0% -0.5%	205		240
L260017	260	260	268		215		250
L280017	280	280	288		235		270
L300020	300	300	309		255	公称值的 ±1%	288	20		4.5
L320020	320	320	329		275		308
L340020	340	340	349		295		328
L360020	360	360	369		310		348
L380020	380	380	389		330		368
L400020	400	400	409		350		388
L420020	420	420	429		370		408
L450020	450	450	459		400		438
L480020	480	480	489		430		468
L500020	500	500	509		450		488
