星型密封

星型密封圈又称X型密封圈，它是通过在模具中硫化形成截面是四个密封唇的密封圈。其规格尺寸用它的内径d1和截面直径d2来定义。星型密封圈是一种可对两个方向起密封作用的密封元件，具有良好的密封效果。由于其截面呈四个密封唇，在沟槽中不产生扭曲，同时，在密封唇之间形成润滑容腔，改善了磨损状况，减少了摩擦力。标准材料是丁氰橡胶NBR80,氟橡胶FKM70,其他材料请咨询我公司。

技术数据如下：

技术参数		动密封		静密封
		往复运动	旋转运动
工作压力（MPa）	有挡圈	30	15	40
	无挡圈	5	-	5
速度（m/s）		0.5	2	-
温度（℃）		一般场合：－30℃～＋110℃
		特殊材料：－60℃～＋200℃
		旋转场合：－30℃～＋80℃

如何选择星形密封圈:
    若已知轴、孔的直径，则依据下列准则选择合适的星形密封圈：
    1、静密封或往复直线运动：
   （1）孔用密封：
      星形圈的内径尺寸应当与沟槽相适应，或小于沟槽底径尺寸的2％左右。因为预压缩产生的预压紧力可以有效地防止星形密封圈的扭曲、翻滚。
   （2）轴用密封：
   星形圈的内径尺寸应等于或适当大于轴的外径尺寸约0.2～0.3mm，也可相对轴的外径尺寸约大1％。由此，密封圈会更容易安装，同时获得更长的使用寿命。
    2、旋转密封：
     星形圈的内径应比被它所密封的轴径约大2～5％。因为密封圈用在旋转运动时会摩擦发热，而橡胶受热后会收缩（焦耳效应）。所以，为了使密封圈能有润滑和可靠的工作，必须选用内径比轴径大的星形圈。
     通常，较小截面的密封圈可以满足静密封的需要。反之，较大截面的密封圈应选来用于满足动密封。在高压或存在较大间隙的情况下，须选用硬度较高的橡胶材料。最好的方式是加上PTFE挡圈，以防止高压挤出破坏。

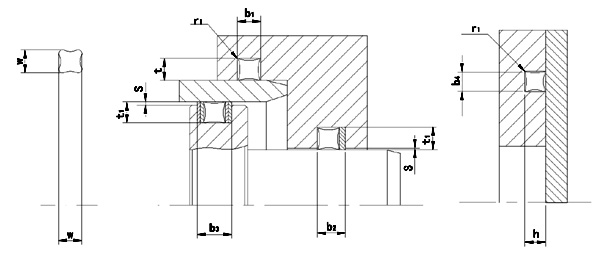

沟槽设计尺寸表

截面直径 W	径向初始压缩	沟槽尺寸					半径 r1	挤出间隙 Smax
		沟槽深度		沟槽宽度
		动密封 t1+0.05	静密封 t/h+0.05	b1，b4+0.2	b2+0.2	b3+0.2
1.02		0.80	0.75	1.20	-	-	0.10	0.03
1.27		1.00	0.90	1.40	-	-	0.10	0.03
1.52		1.25	1.15	1.70	-	-	0.22	0.04
1.78		1.50	1.40	2.00	3.40	4.80	0.22	0.05
2.62		2.30	2.25	3.00	4.40	5.80	0.30	0.08
3.53		3.20	3.10	4.00	5.40	6.80	0.40	0.08
5.33		4.90	4.75	6.00	7.70	9.40	0.40	0.10
7.00		6.40	6.20	8.00	10.50	13.00	0.60	0.10

星型圈选型尺寸表：

内径d1	线径d2	内径d1	线径d2	内径d1	线径d2	内径d1	线径d2
0.74	1.02	114.02	1.78	120.32	2.62	50.39	3.53
1.07	1.27	120.37	1.78	126.67	2.62	53.57	3.53
1.42	1.52	126.72	1.78	133.02	2.62	56.74	3.53
1.78	1.78	133.07	1.78	139.37	2.62	59.92	3.53
2.57	1.78	18.72	2.62	145.72	2.62	63.09	3.53
2.90	1.78	20.29	2.62	152.07	2.62	66.27	3.53
3.68	1.78	21.89	2.62	158.42	2.62	69.44	3.53
4.47	1.78	23.47	2.62	164.77	2.62	72.62	3.53
5.28	1.78	25.07	2.62	171.12	2.62	75.79	3.53
6.07	1.78	26.64	2.62	177.47	2.62	78.97	3.53
7.65	1.78	28.24	2.62	183.82	2.62	82.14	3.53
9.25	1.78	29.82	2.62	190.17	2.62	85.32	3.53
10.82	1.78	31.42	2.62	196.52	2.62	88.49	3.53
12.42	1.78	32.99	2.62	202.87	2.62	91.67	3.53
14.00	1.78	34.59	2.62	209.22	2.62	94.84	3.53
15.60	1.78	36.17	2.62	215.57	2.62	98.02	3.53
17.17	1.78	37.77	2.62	221.92	2.62	101.19	3.53
18.77	1.78	39.34	2.62	228.27	2.62	104.37	3.53
20.35	1.78	40.94	2.62	234.62	2.62	107.54	3.53
21.95	1.78	42.52	2.62	240.97	2.62	110.72	3.53
23.52	1.78	44.12	2.62	247.32	2.62	113.89	3.53
25.12	1.78	45.69	2.62	4.34	3.53	117.07	3.53
26.70	1.78	47.29	2.62	5.94	3.53	120.24	3.53
28.30	1.78	48.90	2.62	7.52	3.53	123.42	3.53
29.87	1.78	50.47	2.62	9.12	3.53	126.59	3.53
31.47	1.78	52.07	2.62	10.69	3.53	129.77	3.53
33.05	1.78	53.64	2.62	12.29	3.53	132.94	3.53
34.65	1.78	55.25	2.62	13.87	3.53	136.12	3.53
37.82	1.78	56.82	2.62	15.47	3.53	139.29	3.53
41	1.78	58.42	2.62	17.04	3.53	142.47	3.53
44.17	1.78	59.99	2.62	18.64	3.53	145.64	3.53
47.35	1.78	61.60	2.62	20.22	3.53	148.82	3.53
50.52	1.78	63.17	2.62	21.82	3.53	151.99	3.53
53.7	1.78	64.77	2.62	23.39	3.53	158.34	3.53
56.87	1.78	66.34	2.62	24.99	3.53	164.69	3.53
60.05	1.78	67.95	2.62	26.57	3.53	171.04	3.53
63.22	1.78	69.52	2.62	28.17	3.53	177.39	3.53
66.4	1.78	71.12	2.62	29.74	3.53	183.74	3.53
69.57	1.78	72.69	2.62	31.34	3.53	190.09	3.53
72.75	1.78	75.87	2.62	32.92	3.53	196.44	3.53
75.92	1.78	82.22	2.62	34.52	3.53	202.79	3.53
82.27	1.78	88.57	2.62	36.09	3.53	209.14	3.53
88.62	1.78	94.92	2.62	37.69	3.53	215.49	3.53
94.97	1.78	101.27	2.62	40.87	3.53	221.84	3.53
101.32	1.78	107.62	2.62	44.04	3.53	228.19	3.53
107.67	1.78	113.97	2.62	47.22	3.53	234.54	3.53
