轴用旋转格来圈

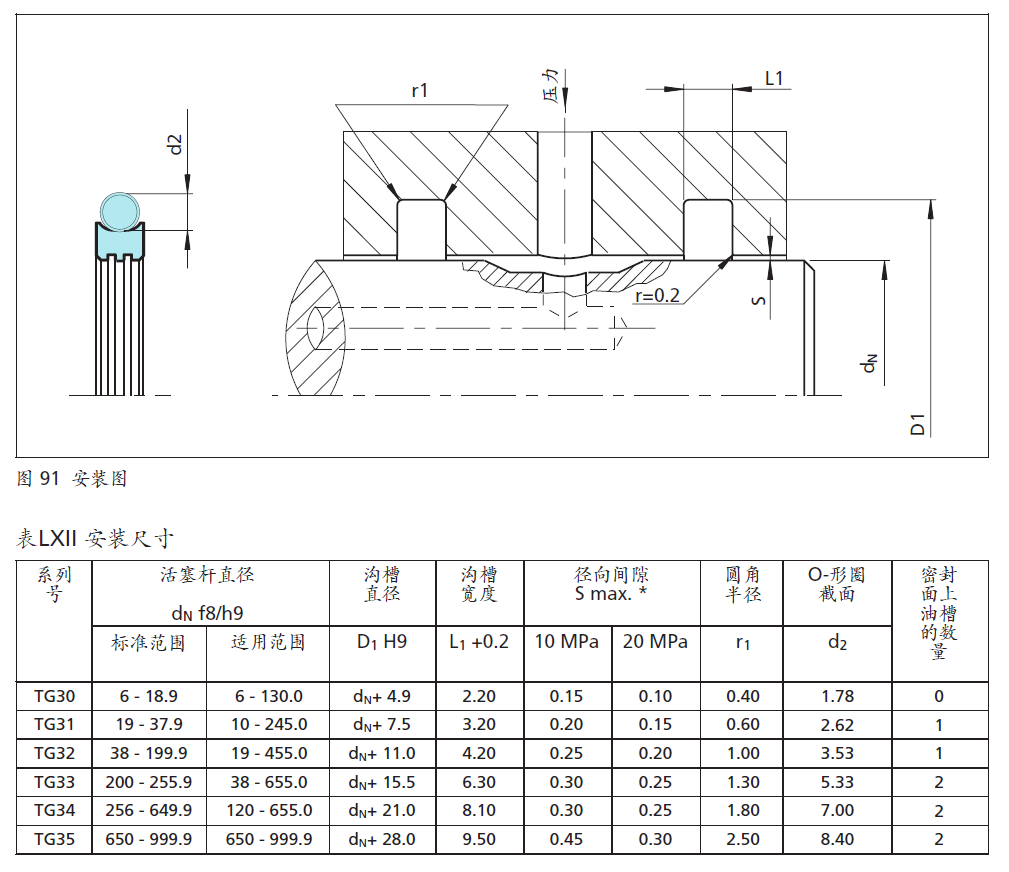

轴用旋转格来圈由一个耐磨、低摩擦的填充聚四氟乙烯（PTFE）滑动环和O形橡胶密封圈组合成。O形圈提供预紧力，可对滑动环的磨损起补偿作用。它具有双向密封效果，适用于对带有旋转或摇摆运动的杆、轴、主轴、旋转传动输入端、轴径和旋转接头等进行密封。轴径小于Φ30的规格，应采用分体式沟槽。

技术数据如下：

工作压力：30MPA

工作速度：2M/S

工作温度：--45度----+200度（选用不同的O型圈的材料）

工作介质：液压油、水、空气和其他介质（选用不同的O型圈的材料）。

配合表面的材料硬度和表面粗糙度

旋转运动的密封对配合表面有特殊的要求，我们建议硬度最低55HRC，淬火深度至少0.3mm,未淬火的配合表面应当至少具有布氏硬度170HB。轴表面的粗糙度Ra=0.05-0.20um,静态沟槽表面的粗糙度Ra<1.6um。

活塞杆直径	沟槽直径	沟槽宽度	订货号	O-形圈规格
DN H9	d1 h9	L1 +0,2	订货号	O-形圈规格
6	10.9	2.2	TG3000060	7.65 x 1.78
8	12.9	2.2	TG3000080	9.5 x 1.8
10	14.9	2.2	TG3000100	11.8 x 1.8
12	16.9	2.2	TG3000120	14.00 x 1.78
14	18.9	2.2	TG3000140	15.60 x 1.78
15	19.9	2.2	TG3000150	17.17 x 1.78
16	20.9	2.2	TG3000160	17.17 x 1.78
18	22.9	2.2	TG3000180	18.77 x 1.78
20	27.5	3.2	TG3100200	21.89 x 2.62
22	29.5	3.2	TG3100220	25.07 x 2.62
25	32.5	3.2	TG3100250	28.24 x 2.62
28	35.5	3.2	TG3100280	31.42 x 2.62
30	37.5	3.2	TG3100300	32.99 x 2.62
32	39.5	3.2	TG3100320	34.59 x 2.62
35	42.5	3.2	TG3100350	37.77 x 2.62
36	43.5	3.2	TG3100360	39.34 x 2.62
40	51	4.2	TG3200400	44.04 x 3.53
42	53	4.2	TG3200420	47.22 x 3.53
45	56	4.2	TG3200450	50.39 x 3.53
48	59	4.2	TG3200480	53.57 x 3.53
50	61	4.2	TG3200500	53.57 x 3.53
52	63	4.2	TG3200520	56.74 x 3.53
55	66	4.2	TG3200550	59.92 x 3.53
56	67	4.2	TG3200560	59.92 x 3.53
60	71	4.2	TG3200600	63.09 x 3.53
63	74	4.2	TG3200630	66.27 x 3.53
65	76	4.2	TG3200650	69.44 x 3.53
70	81	4.2	TG3200700	75.79 x 3.53
75	86	4.2	TG3200750	78.97 x 3.53
80	91	4.2	TG3200800	85.32 x 3.53
85	96	4.2	TG3200850	88.49 x 3.53
90	101	4.2	TG3200900	94.84 x 3.53
95	106	4.2	TG3200950	101.19 x 3.53
100	111	4.2	TG3201000	104.37 x 3.53
105	116	4.2	TG3201050	110.72 x 3.53
110	121	4.2	TG3201100	113.89 x 3.53
115	126	4.2	TG3201150	120.24 x 3.53
120	131	4.2	TG3201200	123.42 x 3.53
125	136	4.2	TG3201250	129.77 x 3.53
130	141	4.2	TG3201300	136.12 x 3.53
135	146	4.2	TG3201350	139.29 x 3.53
140	151	4.2	TG3201400	145.64 x 3.53
150	161	4.2	TG3201500	151.99 x 3.53
160	171	4.2	TG3201600	164.69 x 3.53
170	181	4.2	TG3201700	177.39 x 3.53
180	191	4.2	TG3201800	183.74 x 3.53
190	201	4.2	TG3201900	196.44 x 3.53
200	215.5	6.3	TG3302000	208.92 x 5.33
210	225.5	6.3	TG3302100	215.27 x 5.33
220	235.5	6.3	TG3302200	227.97 x 5.33
240	255.5	6.3	TG3302400	247.02 x 5.33
250	265.5	6.3	TG3302500	253.37 x 5.33
280	301	8.1	TG3402800	291.47 x 7.00
300	321	8.1	TG3403000	304.17 x 7.00
320	341	8.1	TG3403200	329.57 x 7.00
350	371	8.1	TG3403500	354.97 x 7.00
360	381	8.1	TG3403600	367.67 x 7.00
400	421	8.1	TG3404000	405.26 x 7.00
420	441	8.1	TG3404200	430.66 x 7.00
450	471	8.1	TG3404500	456.06 x 7.00
480	501	8.1	TG3404800	494.16 x 7.00
500	521	8.1	TG3405000	506.86 x 7.00
600	621	8.1	TG3406000	608.08 x 7.00
700	728	9.5	TG3507000	713.00 x 8.40
