孔用旋转格来圈

孔用旋转格来圈由一个耐磨、低摩擦的填充聚四氟乙烯（PTFE）滑动环和O形橡胶密封圈组合成。O形圈提供预紧力，可对滑动环的磨损起补偿作用。它具有双向密封效果，适用于对带有旋转或摇摆运动的孔、旋转传动输入端和旋转接头等进行密封。轴径小于Φ30的规格，应采用分体式沟槽。

技术数据如下：

工作压力：30MPA

工作速度：2M/S

工作温度：--45度----+200度（选用不同的O型圈的材料）

工作介质：液压油、水、空气和其他介质（选用不同的O型圈的材料）。

配合表面的材料硬度和表面粗糙度

旋转运动的密封对配合表面有特殊的要求，我们建议硬度最低55HRC，淬火深度至少0.3mm,未淬火的配合表面应当至少具有布氏硬度170HB。孔表面的粗糙度Ra=0.05-0.20um,静态沟槽表面的粗糙度Ra<1.6um。

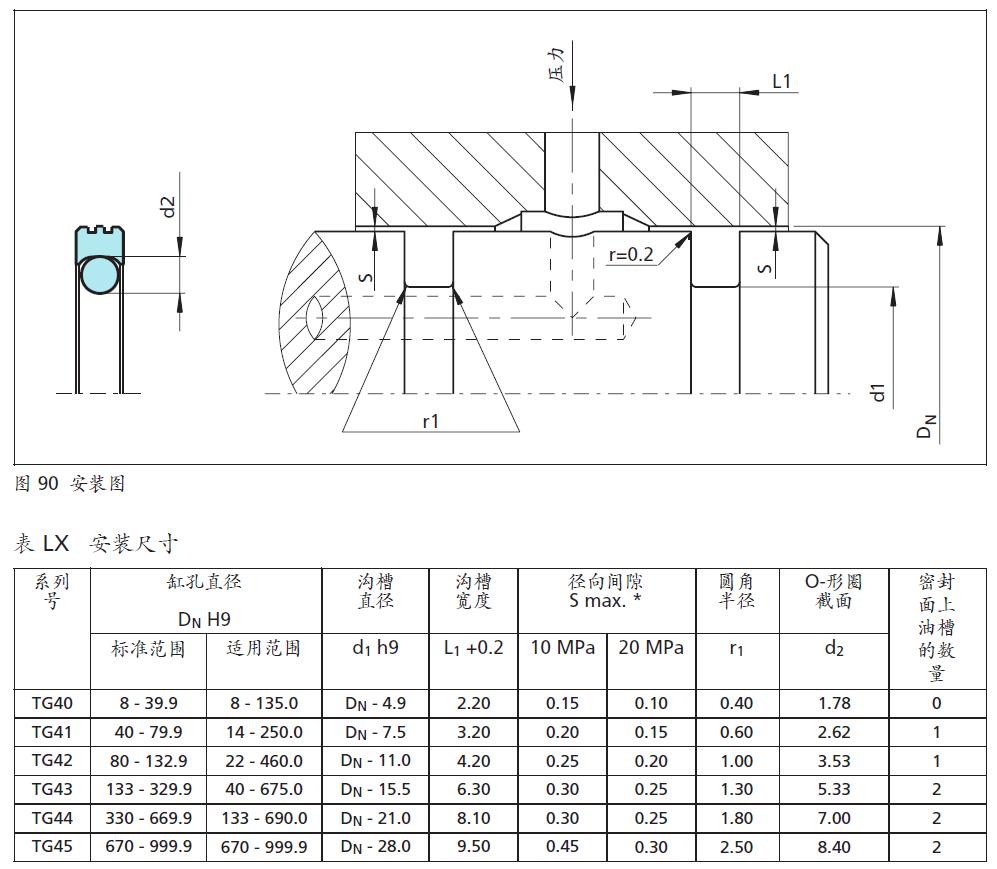

缸孔直径	沟槽直径	沟槽宽度	订货号	O-形圈规格
DN H9	d1 h9	L1 +0,2	订货号	O-形圈规格
8	3.1	2.2	TG4000080	2.90 x 1.78
10	5.1	2.2	TG4000100	4.80 x 1.8
12	7.1	2.2	TG4000120	6.70 x 1.8
14	9.1	2.2	TG4000140	8.75 x 1.8
15	10.1	2.2	TG4000150	9.25 x 1.78
16	11.1	2.2	TG4000160	10.82 x 1.78
18	13.1	2.2	TG4000180	12.42 x 1.78
20	15.1	2.2	TG4000200	14.00 x 1.78
22	17.1	2.2	TG4000220	17.17 x 1.78
25	20.1	2.2	TG4000250	18.77 x 1.78
28	23.1	2.2	TG4000280	21.95 x 1.78
30	25.1	2.2	TG4000300	25.12 x 1.78
32	27.1	2.2	TG4000320	26.70 x 1.78
35	30.1	2.2	TG4000350	29.87 x 1.78
40	32.5	3.2	TG4100400	31.42 x 2.62
42	34.5	3.2	TG4100420	32.99 x 2.62
45	37.5	3.2	TG4100450	36.17 x 2.62
48	40.5	3.2	TG4100480	39.34 x 2.62
50	42.5	3.2	TG4100500	40.94 x 2.62
52	44.5	3.2	TG4100520	44.12 x 2.62
55	47.5	3.2	TG4100550	45.69 x 2.62
60	52.5	3.2	TG4100600	52.07 x 2.62
63	55.5	3.2	TG4100630	53.64 x 2.62
65	57.5	3.2	TG4100650	56.82 x 2.62
70	62.5	3.2	TG4100700	61.60 x 2.62
75	67.5	3.2	TG4100750	66.34 x 2.62
80	69	4.2	TG4200800	66.27 x 3.53
85	74	4.2	TG4200850	72.62 x 3.53
90	79	4.2	TG4200900	78.97 x 3.53
95	84	4.2	TG4200950	82.14 x 3.53
100	89	4.2	TG4201000	88.49 x 3.53
105	94	4.2	TG4201050	91.67 x 3.53
110	99	4.2	TG4201100	98.02 x 3.53
115	104	4.2	TG4201150	101.19 x 3.53
120	109	4.2	TG4201200	107.54 x 3.53
125	114	4.2	TG4201250	113.89 x 3.53
130	119	4.2	TG4201300	117.07 x 3.53
135	119.5	6.3	TG4301350	116.84 x 5.33
140	124.5	6.3	TG4301400	123.19 x 5.33
150	134.5	6.3	TG4301500	132.72 x 5.33
160	144.5	6.3	TG4301600	142.24 x 5.33
170	154.5	6.3	TG4301700	151.77 x 5.33
180	164.5	6.3	TG4301800	164.47 x 5.33
190	174.5	6.3	TG4301900	170.82 x 5.33
200	184.5	6.3	TG4302000	183.52 x 5.33
210	194.5	6.3	TG4302100	189.87 x 5.33
220	204.5	6.3	TG4302200	202.57 x 5.33
230	214.5	6.3	TG4302300	208.92 x 5.33
240	224.5	6.3	TG4302400	221.62 x 5.33
250	234.5	6.3	TG4302500	234.32 x 5.33
280	264.5	6.3	TG4302800	266.07 x 5.33
300	284.5	6.3	TG4303000	278.77 x 5.33
320	304.5	6.3	TG4303200	304.17 x 5.33
350	329	8.1	TG4403500	329.57 x 7.00
400	379	8.1	TG4404000	267.67 x 7.00
420	399	8.1	TG4404200	393.07 x 7.00
450	429	8.1	TG4404500	417.96 x 7.00
480	459	8.1	TG4404800	456.06 x 7.00
500	479	8.1	TG4405000	468.76 x 7.00
600	579	8.1	TG4406000	582.68 x 7.00
700	672	9.5	TG4507000	670.00 x 8.40
